Ориентирование и измерение расстояний на местности

Материалы » Форма и движение Земли. План и карта » Ориентирование и измерение расстояний на местности

Видимую часть земной поверхности – круг, в центре которого находится наблюдатель, называют горизонтом.

Линия, по которой небо соприкасается с землей, – это линия горизонта.

На открытой местности линия горизонта кажется наблюдателю окружностью, в центре которой он находится, а на закрытой – замкнутой кривой, обходящей видимые препятствия.

Сориентироваться на местности – это значит найти основные и промежуточные стороны горизонта: север, запад, северо-запад и т. д.

Известно много способов определения сторон горизонта: по солнцу, Полярной звезде и др. В полдень солнце находится на юге, поэтому тень, отбрасываемая предметами, – полуденная линия и указывает направление местного меридиана. Если в это время встать спиной к солнцу, а лицом по направлению к тени, то впереди будет север, сзади – юг, слева – запад и т. д.

Определить страны света можно и по ручным часам с циферблатом (рис. 3). Для этого часы кладут на ладонь так, чтобы часовая стрелка указывала на то место горизонта, над которым находится солнце. Если угол между часовой стрелкой и направлением на цифру 1 разделить пополам, то эта биссектриса покажет направление север – юг.

Рис. 3.

Определение сторон горизонта по солнцу и часам

Для того чтобы определить стороны горизонта ночью, надо отыскать на звездном небе Полярную звезду, она всегда находится на севере (рис. 4). Менее надежно ориентирование по форме крон одиноко стоящих деревьев, годичным кольцам на пнях, расположению муравейников и т. д.

Рис. 4.

Определение местоположения Полярной звезды на небосводе

Достаточно надежно можно ориентироваться в лесу по квартальным столбам и просекам. Квартальные просеки всегда проходят в направлении север – юг, запад – восток.

Быстрее, проще и надежнее всего ориентироваться по компасу. Для этого надо компас положить горизонтально и совместить северный конец магнитной стрелки с буквой «С» или цифрой «0» на месте. В этом положении стрелка компаса покрывает направление местного меридиана. При этом необходимо проследить, чтобы рядом с компасом не оказалось металлических, железных, стальных или чугунных предметов, иначе показания могут быть искажены.

С помощью компаса осуществляется передвижение по азимуту на местности (рис. 5).

Рис. 5.

Определение азимута по компасу

Азимут

– это угол между направлением на север и направлением на заданный объект.

В повседневной жизни человеку иногда приходится не только ориентироваться на местности, но и определять расстояния между различными точками. Есть много способов определения расстояний: на глаз, шагами, шаговым циркулем, с помощью веревки, рулетки, мерной ниткой и т. д.

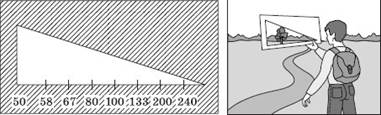

Для того чтобы определять расстояния на глаз, необходимо постоянно в этом тренироваться, и все равно ошибка в определении будет очень велика. При определении расстояния дальномером

(рис. 6) надо знать высоту или длину предмета, расстояние до которого мы хотим узнать. Для этого берут дальномер или обычную линейку и, держа их на вытянутой руке, определяют, сколько делений закрывает предмет. Далее, зная количество делений на линейке, длину руки и высоту предмета, вычисляют расстояние.

Рис. 6.

Определение расстояния с помощью простейшего дальномера

Чтобы измерить расстояние шагами, надо знать длину шага, которую определяют так: отмеряют определенное расстояние, обычно 100 м, и несколько раз его проходят, считая шаги. Затем вычисляют среднее число шагов.

Нередко, например, при составлении чертежей местности измеренные расстояния и направления на предметы приходится наносить на лист бумаги. Для этого расстояние уменьшают с помощью масштаба. Масштаб

показывает, во сколько раз реальное расстояние уменьшено на чертеже.

Различают три вида масштабов: численный, именованный и линейный.

Численный масштаб всегда записывается в виде отношения 1: 100, 1: 10 000, 1: 30 000 и т. д., он показывает, сколько сантиметров на местности соответствует 1 см на чертеже.

Для большей наглядности численный масштаб переводят в именованный, в данном случае это: в 1 см – 1 м, в 1 см – 100 м, в 1 см – 300 м.

Линейный масштаб представляет собой прямую линию, на которую нанесены сантиметровые и миллиметровые деления. Пользуясь этим масштабом, можно мгновенно измерять расстояние между объектами, нанесенными на план местности (рис. 7).
